一、精准判定截面，科学匹配载流

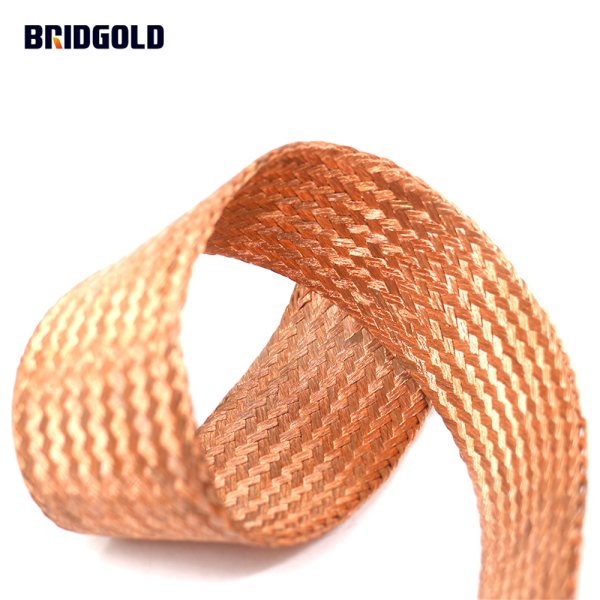

线径截面是光伏逆变器铜编织线的选型核心，直接决定设备导电效率与运行安全。光伏专用铜编织线由多股超细铜丝交织而成，截面积为所有单丝面积总和，结构与实心硬铜线差异显著。因编织存在细微缝隙，同规格线材外观更宽厚，无法肉眼辨别规格，需依托行业标准参数选型，规避经验选配造成的误差。

光伏编织线规格覆盖6mm²–150mm²，适配户用、工商业、大型电站全品类逆变器。按行业实操标准，常温密闭柜体环境下，线材安全载流量为3A–5A/㎡，短时峰值电流可适度放宽。结合光伏设备全年不间断运行的特性，建议预留1.2倍载流冗余，有效抑制温升、降低线路损耗，避免设备过热、跳闸等故障。

10kW以下户用逆变器工作电流小，接地及回路连接常用6mm²、10mm²镀锡编织线。超细精编结构柔韧性佳，适配狭小柜体，反复弯折不易断丝、掉镀层，耐用性出色。20kW–80kW工商业逆变器负荷与电流更大，适配25mm²–50mm²中规格线材，加密编织可提升导电面积、降低输电损耗，保障设备稳定运行。

100kW以上兆瓦级集中式逆变器瞬时电流大、工况严苛，需选配70mm²–150mm²大截面编织线。该线材编织密度超90%，多层交错结构可弱化高频集肤效应，温控性能稳定，适配大型电站全天候满负荷发电工况，保障大功率逆变器长效可靠运行。

选型需摒弃“截面越大越好”的误区：大截面线材刚性强、装配难度高，易产生机械应力且增加采购成本；截面偏小会导致长期温升超标、电阻增大，造成发电量损耗与设备安全隐患。结合逆变器额定电流精准选型，可兼顾运行安全与项目性价比。

二、深究编织结构，适配安装场景

确定截面后，编织结构直接决定线材适配性、抗疲劳性与使用寿命。逆变器长期受启停震动、冷热形变应力影响，接线工况复杂。线材单丝粗细、厚薄配比、编织密度等参数，直接影响接线点位稳定性，是选型的核心细节。

光伏编织线单丝直径为0.08mm–0.3mm，规格不同适配工况不同。0.08mm–0.15mm超细单丝线材弯折性优异，适配功率模块、柜门接地等频繁形变、拆装的点位；0.2mm–0.3mm加粗单丝抗拉性更强，适用于设备固定跨接，有效防止拉伸断裂。

同等截面线材的宽窄、厚度配比，适配场景差异显著。窄幅偏厚线材节省垂直空间，适配层叠式功率模块；宽幅偏薄线材散热面积大、控温效果好，多用于直流汇流点位。以50mm²线材为例，可根据柜体间隙灵活选用对应款式，适配各类安装空间。

合格光伏编织线编织密度≥90%，高密度结构让铜丝贴合紧密、导电稳定，镀锡层均匀平整，抗氧化、耐腐蚀性能优异。低密度线材缝隙大，长期震动易断丝、引发电阻波动。行业45°–60°编织角度，可均衡韧性与结构强度，适配逆变器各类动态连接场景。

逆变器接线跨度多为50mm–300mm，线材长度需精准匹配安装间距。线材过长易在柜体内堆积积热、阻碍散热；长度不足会拉扯端子，长期受力易引发螺栓松动、接触不良，提升运维故障概率，精准裁切可保障布线安全规整。

三、升级配套工艺，适配复杂工况

想要线材适配光伏25年长效运行，除截面与结构外，镀锡防护、绝缘护套、接线端子等配套工艺，需结合室内、山地、沿海等不同工况选配，搭建完善防护体系，抵御环境侵蚀。

镀锡层厚度决定线材防腐能力：室内干燥工况适配0.03mm基础镀锡；山地潮湿场景选用0.05mm加厚镀锡；沿海盐雾环境优选0.08mm加厚镀层，强效抗腐蚀。裸铜线仅适用于密闭室内，户外使用易氧化增阻，破坏发电稳定性。

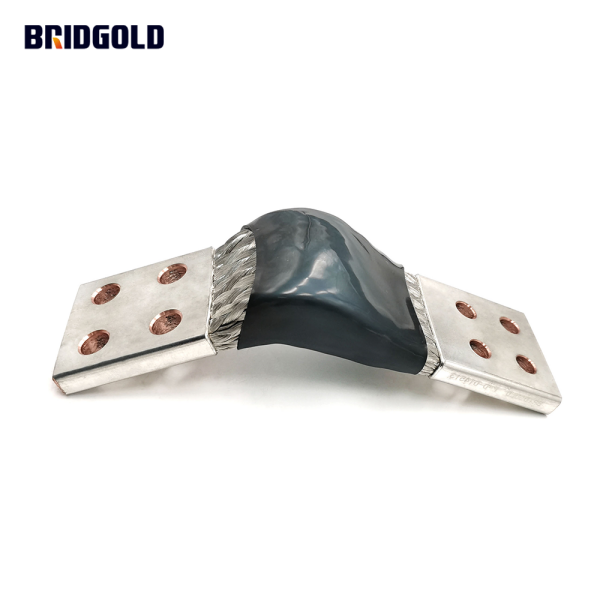

光伏编织线常用两类绝缘护套：0.8mm–1.2mm PVC护套耐温-15℃–105℃，性价比高，适配常规室内设备；1mm–1.5mm硅胶护套耐温-60℃–200℃，耐热抗老化，适配逆变器高温模块区域。护套尺寸需精准匹配线材，避免防护失效、挤压伤线。

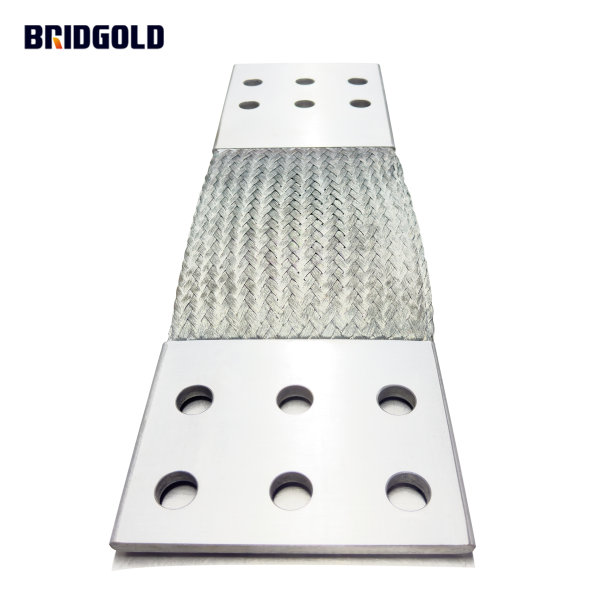

接线端子孔径需匹配逆变器螺栓规格：户用机型适配M6、M8端子，工商业机型适配M10、M12端子，大型逆变器适配M14、M16端子。端子与线材紧密贴合可杜绝虚接发热，狭小柜体可定制异型折弯端子，提升安装适配性。

四、规避选型误区，保障设备稳行

铜编织线具备柔性抗震、形变缓冲的优势，弥补了硬质铜排短板，是光伏逆变器的核心导电配件。依据设备功率与工况精准选型，可降低输电损耗、减少设备故障，提升光伏系统整体稳定性。

3kW–10kW户用逆变器：优选6mm²、10mm²镀锡编织线，0.12mm细单丝，10mm–16mm宽、50mm–150mm长，适配M6、M8端子。室内无需护套，户外搭配PVC绝缘，0.03mm基础镀锡即可达标。

20kW–80kW工商业逆变器：主回路适配25mm²–50mm²编织线，0.15mm单丝，20mm–40mm宽、100mm–250mm长，适配M8、M10端子。户外项目采用0.05mm加厚镀锡，高温点位可加装硅胶护套耐热防护。

100kW以上集中式逆变器：核心点位选用70mm²–150mm²大截面编织线，0.2mm加粗单丝，40mm–60mm宽、150mm–300mm长，适配M12及以上端子。沿海工况升级0.08mm加厚镀锡，搭配阻燃护套提升柜体安全性。

选型需规避四大常见误区：凭功率估截面、高温不留余量导致设备过热；只看截面忽略尺寸造成装配失败；不分工况选配防腐规格引发成本浪费；统一线材长度诱发积热、端子松动故障。科学选型可降耗、减故障、控成本，保障光伏系统稳定发电。金桥铜业支持全规格定制，适配各类逆变器机型，以精密工艺满足设备长期稳定运行需求。金桥铜业欢迎您的来电咨询400-001-7700。
