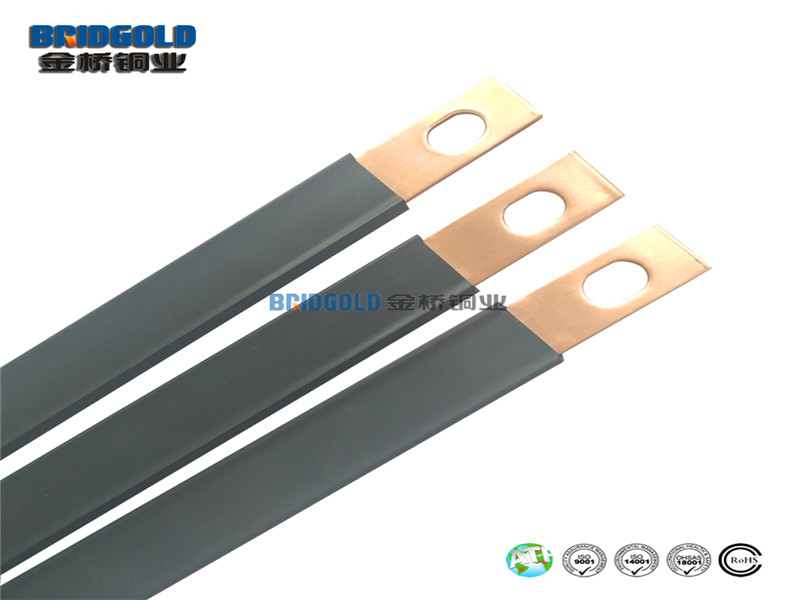

绝缘软母排

金桥铜业产品分类: 绝缘软母排
    绝缘软母排又称叠片式绝缘软母排、柔性母排,是由多层高柔性的扁平薄铜片导体叠加,外层采用挤塑方式包覆绝缘层制作而成。
    订购热线:400-001-7700
    绝缘叠层柔性母排
    绝缘叠层柔性母排
    绝缘柔性母排与电缆相比具有一定优势:体积较小,节省空间,在重量上的优势:免去接头、节省成本、降低重量; 二、绝缘柔性叠层母排与传统铜排的设计优势是:柔韧性强、布局灵活、整洁美观;
    叠层绝缘软母排
    叠层绝缘软母排
    叠层绝缘软母排又称叠片式绝缘软母排、柔性母排,是由多层高柔性的扁平薄铜片导体叠加,外层采用挤塑方式包覆绝缘层制作而成。
    叠片式软母排
    叠片式软母排

       绝缘软母排



      绝缘软母排又称叠片式绝缘软母排、柔性母排,是由多层高柔性的扁平薄铜片导体叠加,外层采用挤塑方式包覆绝缘层制作而成。



      绝缘软母排生产厂家



      绝缘软母排参数:

      1、导体

      绝缘软母排的导体采用T2软态铜带,分为裸铜和镀锡铜两种。

      铜带常规规格有9×0.8,16×0.8,20×1,24×1,32×1,40×1,50×1,63×1,80×1,100×1,叠层数在212片。

      2、绝缘层

      绝缘软母排的绝缘层目前有特种聚氯乙烯(PVC)和热塑性弹性体TPE)两种材料。TPE具有低烟无卤的特性。绝缘层为黑色或橙色。

      3、生产标准

      绝缘软母排在世界范围内尚无一个专用标准,美国借用UL758电子线标准进行生产认证,金桥铜业参考GB/T5023绝缘电缆标准和UL758电子线标准开始生产制造。

      4、绝缘软母排的产品特性

      1)易加工成型

      由于铜导体可以在绝缘层内自由滑动,故软母排具有无限的弯折扭转特性。铜带宽厚比差别大,使得软母排在厚度方向可以轻易折弯而宽度方向却有高的刚性,从而使得绝缘软母排能徒手或利用。简易工具弯折出任意的空间构型,方便安装布线。

      2)高载流量

      由于趋肤效应,在通过交流电时,导体内部实际上电流很小,电流集中在临近导线外表的一薄层,绝缘软母排的多层扁平导体结构使得相同的导体截面积可以承载更大的通过电流。从而减少导体材料的用量,既减轻了重量,也节省了布局空间。

      以下是三种载流量下,绝缘软母排和普通圆电缆所需截面的比较

      载流量

      绝缘软母排截面积

      电缆截面积

      250A

      40mm2

      95mm2

      630A

      160mm2

      300mm2

      1000A

      300mm2

      555mm2

      3)安装方便

      绝缘软母排经弯型打孔后,构造的空间形状既可避过干涉区域,在安装时弯折后还可以轻易回复原有形状,直接将接触面与接线柱连接稍加固定即可,省去了传统电缆和母排复杂的连接固定。

      5、绝缘软母排的应用

      由于绝缘软母排优异的特性,使得它已经成为电器布线的首选,逐步的将会替代电缆在电器布线中的应用,非主体结构的硬母排也将逐步被柔性母排替代。

      6、常规规格型号



      备注:

      绝缘软母排的载流量与母排截面积和温度相关,下表是按环境温度35摄氏度,母排通电后温度85摄氏度时的最大载流量。

      规格

      截面积

      安全载流量

      最大载流量

      16*0.8*2

      25.6

      125A

      200A

      16*0.8*3

      38.4

      160A

      240A

      16*0.8*4

      51.2

      195A

      300A

      16*0.8*6

      76.8

      225A

      360A

      16*0.8*8

      102.4

      265A

      430A

      16*0.8*10

      128

      300A

      480A

      20*1*2

      40

      170A

      270A

      20*1*3

      60

      230A

      360A

      20*1*4

      80

      270A

      440A

      20*1*5

      100

      300A

      490A

      20*1*6

      120

      330A

      530A

      20*1*8

      160

      400A

      620A

      20*1*10

      200

      420A

      650A

      24*1*2

      48

      200A

      320A

      24*1*3

      72

      250A

      410A

      24*1*4

      96

      280A

      460A

      24*1*5

      120

      330A

      530A

      24*1*6

      144

      360A

      570A

      24*1*8

      192

      420A

      670A

      24*1*10

      240

      500A

      790A

      32*1*2

      64

      230A

      360A

      32*1*3

      96

      280A

      460A

      32*1*4

      128

      320A

      520A

      32*1*5

      160

      390A

      610A

      32*1*6

      192

      440A

      700A

      32*1*8

      256

      510A

      820A

      32*1*10

      320

      600A

      930A

      40*1*2

      80

      240A

      380A

      40*1*3

      120

      330A

      540A

      40*1*4

      160

      400A

      630A

      40*1*5

      200

      450A

      710A

      40*1*6

      240

      480A

      750A

      40*1*8

      320

      600A

      920A

      40*1*10

      400

      670A

      1030A

      50*1*3

      150

      400A

      650A

      50*1*4

      200

      490A

      790A

      50*1*5

      250

      540A

      880A

      50*1*6

      300

      590A

      950A

      50*1*8

      400

      680A

      1130A

      50*1*10

      500

      750A

      1300A

      63*1*5

      315

      650A

      1000A

      63*1*6

      378

      690A

      1100A

      63*1*8

      504

      840A

      1350A

      63*1*10

      630

      920A

      1450A

      80*1*5

      400

      700A

      1230A

      80*1*6

      480

      780A

      1360A

      80*1*8

      640

      950A

      1570A

      80*1*10

      800

      1090A

      1730A

      100*1*5

      500

      860A

      1400A

      100*1*6

      600

      950A

      1530A

      100*1*8

      800

      1100A

      1760A

      100*1*10

      1000

      1220A

      1920A

      100*1*12

      1200

      1300A

      2010A
